• 20A의 높은 전류 입력으로 장착되어, 높은 전력 패널에 정확하게 적응할 수 있으며, 최대 4개의 병렬 작업을 지원합니다.단일 단계 시나리오에서 전력 변환 요구를 쉽게 충족시킵니다., 그리고 장비에 안정적인 전력 공급을 제공합니다.
• 단일 단계 시스템에서 고 전류 전력의 효율적인 변환이 가능하며, 병렬 설계는 시스템 유연성을 향상시키고, 발전기와 지능형 부하의 연결에 적응합니다.그리고 작동 정확성과 안전성을 보장하기 위해 장착된 기기 제로 출력 제한기를 갖추고 있습니다..
• 단일 단계 응용 시나리오에 최적화, 높은 전류 입력을 높은 전력 장치에 적응, 여러 기계 병렬 용량 확장을 지원,및 전력 변환 등과 같은 다양한 작업 조건에서.
주요 강점
• 최고 20A 입력 전류를 더 잘 높은 전력 패널에 맞추기
• 200% DC 오버사이징
• 내장된 미터 제로 수출 제한기
• 최대 4 pcs 평행 전력망 및 전력망 이외의 작동

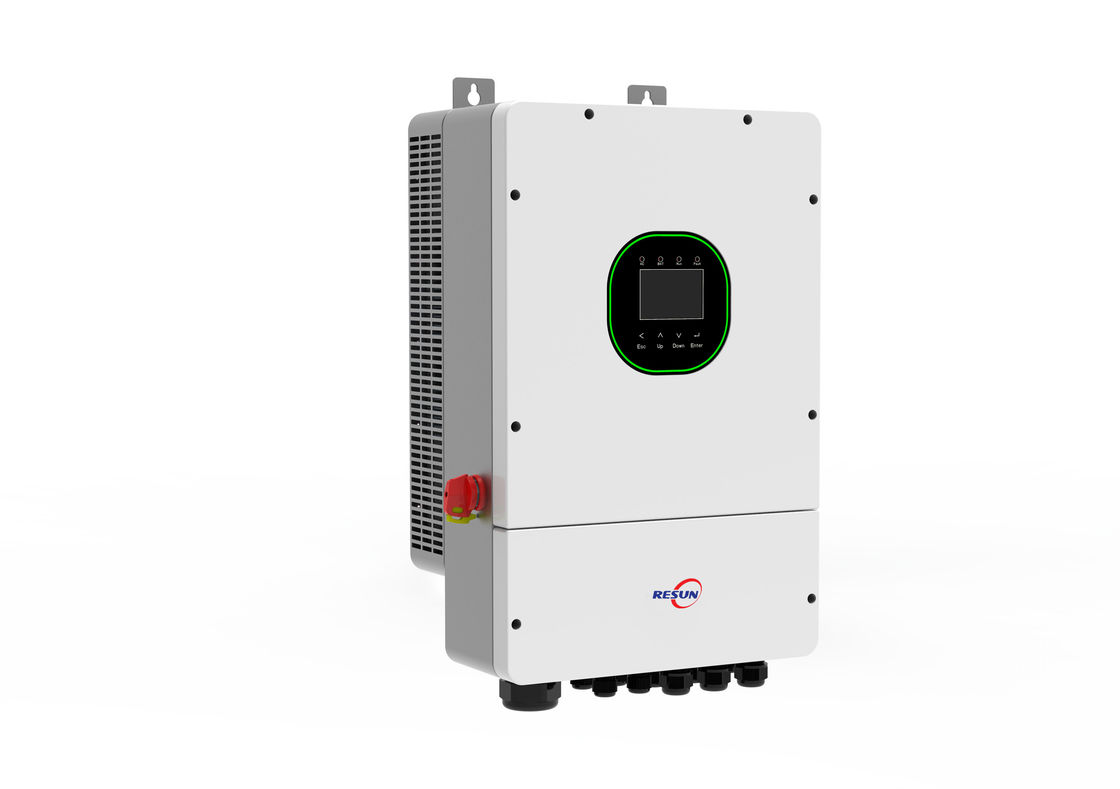

모델 | R-5KSL-02 |
DC 입력 | |
최대 PV 배열 전력 [Wp]@STC | 10000 |
최대 DC 전압 [V] | 500 |
MPPT 전압 범위 [V] | 90~480 |
정류압 등급 [V] | 360 |
시작 전압 [V] | 80 |
최대 DC 입력 전류 [A] | 20/20 |
최대 DC 단회로 전류 [A] | 25/25 |
MPPT 번호 | 2 |
배터리 매개 변수 | |
배터리 종류 | 납산 또는 LiFePO4 |
배터리 전압 범위 [V] | 40~60 |
최대 충전/충전 전류 [A] | 100 |
AC 출력 [인그리드] | |
정류력 [W] | 5000 |
최대. 겉보기 전력 [VA] | 5500 |
가등급 출력 전류 [A]@230Vac | 21.8 |
최대 출력 전류 [A] | 25 |
정류전압/범위 [V] | L+N+PE, 220230240/180 ∼280 |
정형 출력 주파수/범위 [Hz] | 50,60/45 555565 |
전력 요인 [cos φ] | 00.8 앞선 0.8 뒤진 |
전체 하모닉 왜곡 [THDi] | < 3% |
AC 입력 [그리드] | |
정류전압/범위 [V] | L+N+PE, 220230240/180 ∼280 |
정형 입력 주파수 [Hz] | 50,60 |
최대 입력 전류 [A]@230Vac | 50 |
AC 출력 [보장] | |
최대 출력 전력 [VA] | 5000 |
최대 출력 전류 [A] | 25 |
최고출력 가시 전력 [VA] | 600060대 |
정류전압/범위 [V] | L+N+PE, 220230240/180 ∼280 |
정형 출력 주파수/범위 [Hz] | 50,60/45 555565 |
출력 THDv (@ 선형 부하) | < 3% |
효율성 | |
최대 효율성 | 970.6% |
유로 효율성 | 970.0% |
보호 | |
배터리 입력 역극성 보호 | 통합 |
과부하 보호 | 통합 |
AC 단회로 전류 보호 | 통합 |
DC 전압 보호 | 통합 |
AC 전압 보호 | 통합 |
섬화 방지 보호 | 통합 |
AFCI 보호 | 선택 사항 |
RSD 보호 | 선택 사항 |
인터페이스 | |
PV 연결 | 터미널 블록 |
AC 연결 | 터미널 블록 |
배터리 연결 | 터미널 블록 |
표시 | LED+APP |
의사소통 | Wi-Fi/Ethernet/4G (선택) |
일반 매개 변수 | |
토폴로지 | 고립되지 않은 것 |
작동 온도 범위 | -40°C ~ +60°C (50°C ~ 60°C 가량 감소) |
냉각 방법 | 지능형 팬 냉각 |
환경 습도 | 0~100% 응축이 되지 않는 |
고도 | 4000m (>3000m 전력 감소) |
소음 [dBA] | <50 |
침입 보호 | IP65 |
크기 [H*W*D] [mm] | 590*380*241 |
무게 [kg] | 29 |
보증 기간 [년] | 5/10 |
표준 | EN 62109-1/2, EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 62183, PEA&MEA,NBR 16149, NBR 16150, 포타리아 140호515, NRS097 |
