• 장착된 기기 제로 출력 제한기, 전력 출력 오차의 정확한 제어, 용량의 여러 병렬 확장을 지원AC/DC 변환과 호환되는 단相형 하이브리드 설계, 전력 정확성에 대한 높은 요구 사항이있는 네트워크 / 네트워크 연결 시나리오에 적합합니다.

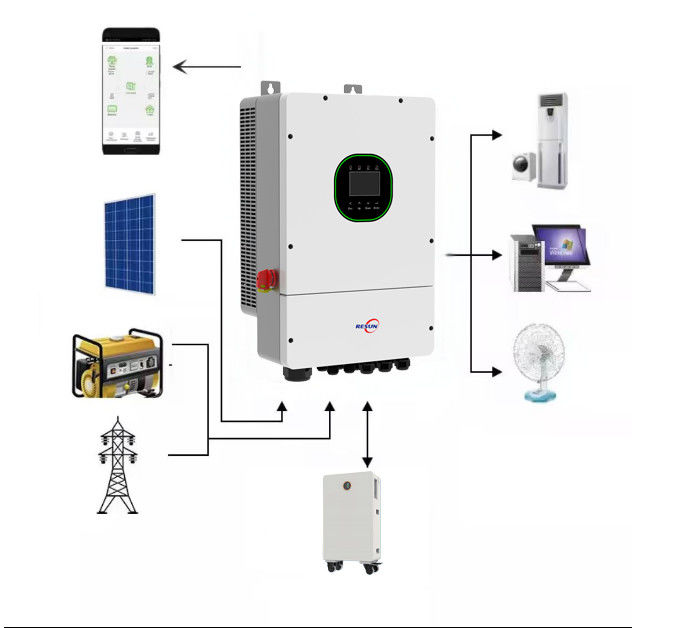

• 출력 안정성을 보장하기 위해 제로 리미트 기기 기술을 사용하여 멀티 링크 아키텍처는 4 개의 장치를 함께 작동하도록 유연하게 결합 할 수 있습니다.그리고 한 단계 혼합 모드에서 양방향 에너지 관리를 달성, 분산 전력 발전소, 가정 에너지 저장 및 기타 시나리오에 대한 정확한 전력 변환 솔루션을 제공합니다.
• 제로 출력 제한 장치가 장착된 멀티 인버터 (multi inverter) 는 정밀한 제어로 전력 변동을 줄이고, 단일 단계 하이브리드 기술은 여러 가지 전력 입력에 적응합니다.네트워크 밖의 독립적인 운영 또는 보완적인 네트워크 연결을 지원합니다., 고 정밀 전기 장비의 안정적인 전력 공급 요구를 충족합니다.
주요 강점
• 최고 20A 입력 전류를 더 잘 높은 전력 패널에 맞추기
• 200% DC 오버사이징
• 내장된 미터 제로 수출 제한기
모델 | R-10K-SL-02 |
DC 입력 | |
최대 PV 배열 전력 [Wp]@STC | 20000 |
최대 DC 전압 [V] | 500 |
MPPT 전압 범위 [V] | 90~480 |
정류압 등급 [V] | 360 |
시작 전압 [V] | 80 |
최대 DC 입력 전류 [A] | 40/40 |
최대 DC 단회로 전류 [A] | 50/50 |
MPPT 번호 | 2 |
배터리 매개 변수 | |
배터리 종류 | 납산 또는 LiFePO4 |
배터리 전압 범위 [V] | 40~60 |
최대 충전/충전 전류 [A] | 190 |
AC 출력 [인그리드] | |
정류력 [W] | 10000 |
최대. 겉보기 전력 [VA] | 10000 |
가등급 출력 전류 [A]@230Vac | 43.5 |
최대 출력 전류 [A] | 43.5 |
정류전압/범위 [V] | L+N+PE, 220230240/180 ∼280 |
정형 출력 주파수/범위 [Hz] | 50,60/45 555565 |
전력 요인 [cos φ] | 00.8 앞선 0.8 뒤진 |
전체 하모닉 왜곡 [THDi] | < 3% |
AC 입력 [그리드] | |
정류전압/범위 [V] | L+N+PE, 220230240/180 ∼280 |
정형 입력 주파수 [Hz] | 50,60 |
최대 입력 전류 [A]@230Vac | 91 |
AC 출력 [보장] | |
최대 출력 전력 [VA] | 10000 |
최대 출력 전류 [A] | 45.5 |
최고출력 가시 전력 [VA] | 1200060대 |
정류전압/범위 [V] | L+N+PE, 220230240/180 ∼280 |
정형 출력 주파수/범위 [Hz] | 50,60/45 555565 |
출력 THDv (@ 선형 부하) | < 3% |
효율성 | |
최대 효율성 | 970.6% |
유로 효율성 | 970.0% |
보호 | |
배터리 입력 역극성 보호 | 통합 |
과부하 보호 | 통합 |
AC 단회로 전류 보호 | 통합 |
DC 전압 보호 | 통합 |
AC 전압 보호 | 통합 |
섬화 방지 보호 | 통합 |
AFCI 보호 | 선택 사항 |
RSD 보호 | 선택 사항 |
인터페이스 | |
PV 연결 | 터미널 블록 |
AC 연결 | 터미널 블록 |
배터리 연결 | 터미널 블록 |
표시 | LED+APP |
의사소통 | Wi-Fi/Ethernet/4G (선택) |
일반 매개 변수 | |
토폴로지 | 고립되지 않은 것 |
작동 온도 범위 | -40°C ~ +60°C (50°C ~ 60°C 가량 감소) |
냉각 방법 | 지능형 팬 냉각 |
환경 습도 | 0~100% 응축이 되지 않는 |
고도 | 4000m (>3000m 전력 감소) |
소음 [dBA] | <50 |
침입 보호 | IP65 |
크기 [H*W*D] [mm] | 590*380*241 |
무게 [kg] | 29 |
보증 기간 [년] | 5/10 |
표준 | EN 62109-1/2, EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 62183, PEA&MEA,NBR 16149, NBR 16150, 포타리아 140호515, NRS097 |
