| 원래 장소: | 중국 |
| 브랜드 이름: | RESUN |
| 인증: | IEC 61000-6-1/-2/-3/-4, IEC 61000-3-11, IEC61000-3-12; EN 62109-1, EN 62109-2; EN50549-1; EN50549-10; EN50438; G98/G99:2022; VDE-AR-N 4105:2018; CEI 0-21:2022; C10/11; Rfg:2016/NC Rfg:2018/PTPiREE:2021; NRS 097-2-1:2017; Hungary; NTS V2.1:2021-07&UNE21700 |

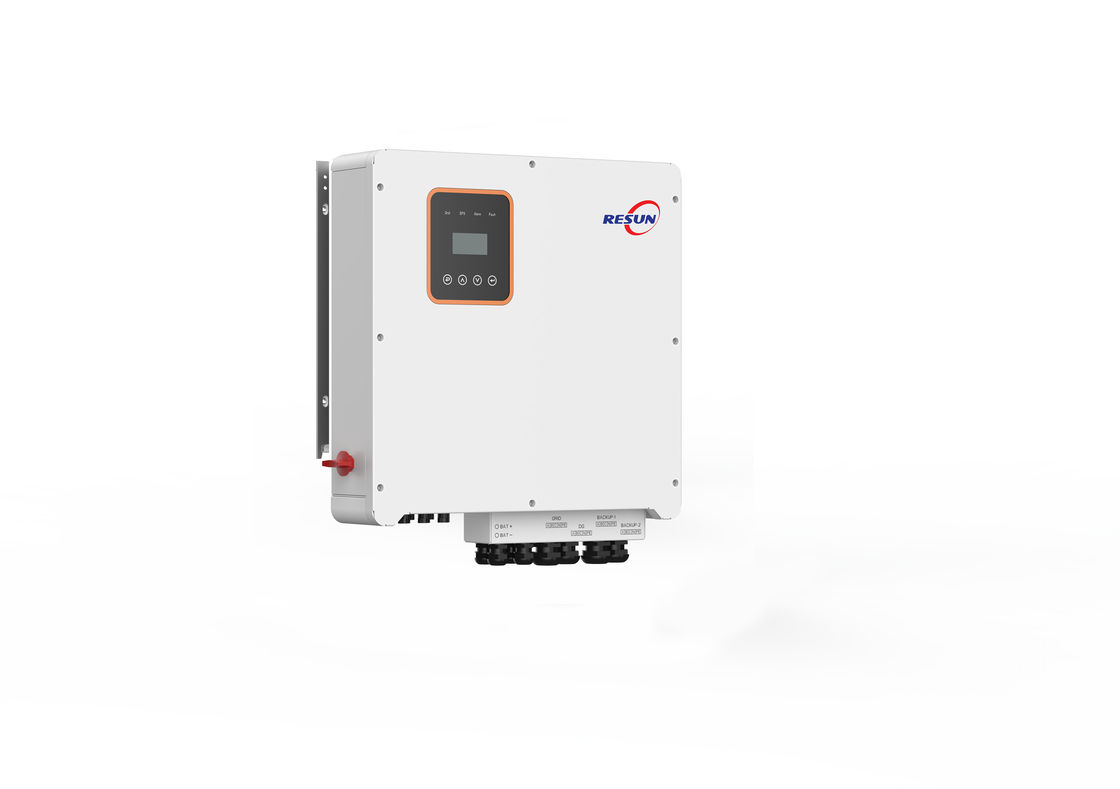

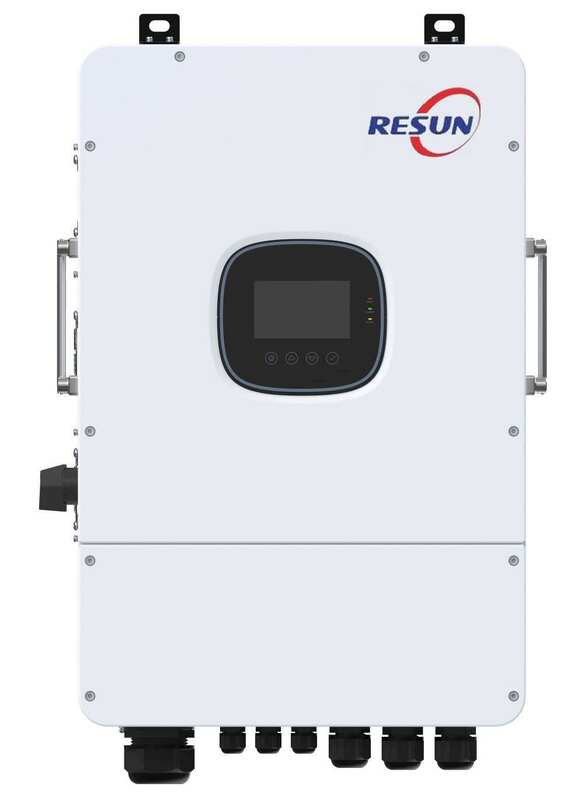

| 모델 번호: | R-12K-TH |
• 고전력 장비의 전력 수요를 충족하기 위해 고전압 전력 입출력을 지원합니다.
• 삼상 시스템을 위해 특별히 설계되었으며, 안정적인 출력을 제공하고 전기적 연속성을 보장합니다.
• 저소음 설계로 조용하고 방해받지 않는 작동이 가능하여 소음에 민감한 환경에 적합합니다.
| 모델 | R-12K-TH |
| PV 입력 데이터 | |
| 최대 PV 입력 전력 (kW) | 18 |
| 최대 PV 입력 전압 (V) | 1000 |
| 최소 PV 입력 전압 (V) | 125 |
| 시동 전압 (V) | 125 |
| MPPT 전압 범위 (V) | 180~850 |
| MPPT 전압 범위@최대 부하 (V) | 250~850 |
| 정격 PV 입력 전압 (V) | 600 |
| MPPT 트래커 수 | 2 |
| MPPT 트래커당 스트링 수 | 1/1 |
| MPPT당 최대 입력 전류 (A) | 18/18 |
| MPPT당 최대 단락 전류 (A) | 25/25 |
| 배터리 입력 데이터 |
|
| 배터리 유형 | 리튬 이온 / 납산 |
| 최대 충전 / 방전 전력 (kW) | 13.2 |
| 배터리 전압 범위 (V) | 150-550 |
| 최대 부하 시 배터리 전압 범위 (V) | 340-550 |
| 최대 충전 / 방전 전류 (A) | 50/50 |
| 정격 충전 / 방전 전류 (A) | 40/40 |
| 배터리 충전 전략 | BMS에 자동 적응 |
| BMS 통신 | CAN |
| AC 출력 데이터 (그리드 측) | |
| 정격 출력 전력 (kW) | 12 |
| 최대 피상 출력 전력 (kVA) | 13.2 |
| 최대 피상 입력 전력 (kVA) | 26.4 |
| 정격 그리드 전압 (V) | 220 / 380; 230 / 400 |
| 그리드 전압 범위 (V) | 187~264.5 |
| 그리드 입력 전압 (V) | 380; 400 |
| 정격 그리드 주파수 (Hz) | 50/60 |
| 그리드 주파수 범위 (Hz) | 45-55 / 55-65 |
| 정격 출력 전류 (A) | 17.3 |
| 최대 AC 출력 전류 (A) | 19.1 |
| 역률 | >0.99 (0.8 선행 ~ 0.8 지연) |
| THDi | <3% |
| 그리드 유형 | 3L+N+PE |
| AC 출력 데이터 (백업) | |
| 정격 출력 전력 (kW) | 12 |
| 최대 피상 출력 전력 (kVA) | 13.2 |
| 정격 출력 전압 (V) | 220 / 380; 230 / 400 |
| 정격 출력 주파수 (Hz) | 50/60 |
| 정격 출력 전류 (A) | 17.3 |
| 최대 AC 출력 전류 (A) | 19.1 |
| 피크 출력 전력 | ≥110%, 10분； ≥120%, 1.25분； ≥150%, 20ms |
| 백업 전환 시간 (ms) | <10 |
| THDu | <2% |
| 보호 | |
| 지원되는 보호 | PV 역극성 보호, 안티 아일랜딩 보호, 접지 결함 보호, 배터리 역극성 보호, 누설 전류 보호, 절연 저항 감지, 백업 출력 단락 회로 보호, AC 저전압 보호, AC 과전류 보호, AC 과전압 보호 |
| 과전압 범주 | DC Type II / AC Type III |
| 인증 및 표준 | |
| 인증서 | IEC 61000-6-1/-2/-3/-4, IEC 61000-3-11, IEC61000-3-12; EN 62109-1, EN 62109-2; EN50549-1; EN50549-10; EN50438; G98/G99:2022; VDE-AR-N 4105:2018; CEI 0-21:2022; C10/11; Rfg:2016/NC Rfg:2018/PTPiREE:2021; NRS 097-2-1:2017; 헝가리; NTS V2.1:2021-07&UNE217002:2020&UNE217001:2020; NA/EEA-NE7 – CH 2020; OVE 지침 R 25:2020, TOR Erzeuger Type A V1.2; TR3.3.1:2019;ANRE228; ANRE228; NA/EEA-NE7; PPDS:2022 for A1&A2; RS 097-2-1 :2017; OVE 지침 R 25:2020, TOR Erzeuger Type A V1.2; EIFS 2018:2 |
| 일반 데이터 | |
| 침투 보호 | IP65 |
| 작동 온도 범위 (℃) | -25~+60 |
| 냉각 | 자연 냉각 |
| 상대 습도 | 0-95% |
| 작동 고도 (m) | 4000(>2000 전력 감소) |
| 치수 W*D*H (mm) | 566 x 593.5 x 219.5 |
| 무게 (kg) | 32 |
| 토폴로지 (태양광 / 배터리) | 변압기리스 / 변압기리스 |
| 소음 방출 (dB) | <45 |
| 디스플레이 및 통신 | |
| 디스플레이 | 흑백 화면 |
| 통신 | RS485,CAN,WiFi |
